Déchargeur de big-bag
DAP & DRA

Déchargez vos poudres et granulés conditionnés en big-bag (GRVS) pour alimenter votre process. Deux configurations selon vos besoins : assistance au relevage pour faciliter la vidange, ou solution avec palan intégré pour manutentionner et vidanger le big-bag sans chariot élévateur.

Demander une étude

Télécharger la fiche technique

Groupe Vinci / Actemium

Adossé à un grand groupe

30 ans d'expertise vrac

Conception & fabrication

Conçu pour ATEX & CMR

Confinement renforcé

Standard ou sur-mesure

Adaptable à votre process

Une reprise maîtrisée de vos vracs conditionnés

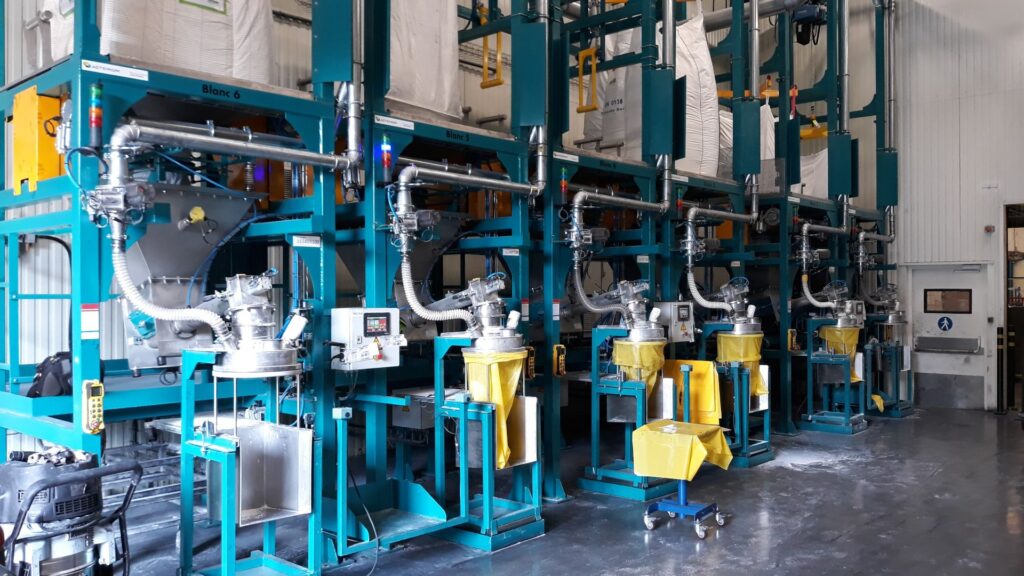

Un déchargeur de big-bag, ou station de vidange de big-bag, permet de vidanger les poudres et granulés conditionnés en big-bag (GRVS) pour alimenter votre ligne de production. Sofraden Bulk conçoit et fabrique ces stations sur une structure mécano-soudée robuste, avec support du big-bag et raccordement étanche au pot de vidange.

Selon le produit et le process, l’équipement peut intégrer des aides à l’écoulement, un contrôle du poids, une détection de niveau bas ou un système de dosage en sortie. Deux niveaux d’équipement sont proposés : le DRA assiste le relevage du big-bag pour faciliter sa vidange, tandis que le DAP intègre un palan électrique permettant sa manutention et sa vidange sans chariot élévateur.

Les 2 configurations
DAP vs DRA

Deux niveaux d’équipement : le DRA assiste le relevage du big-bag pour faciliter sa vidange. Le DAP intègre un palan électrique permettant sa manutention et sa vidange sans chariot élévateur.

DAP - Déchargeur à palan

Charger et vidanger un big-bag sans chariot élévateur.

Monorail équipé d'un palan électrique pour déplacer le big-bag
Palonnier à crochets et base de support du sac
Idéal pour une manutention flexible et l'alimentation de ligne

DRA - Déchargeur à relevage assisté

Une assistance au relevage du big-bag pour faciliter sa vidange.

Relevage assisté du big-bag
Favorise l’écoulement du produit
Solution optimisée pour l’essentiel

Critère	DAP	DRA
Conception	L’essentiel pour une exploitation efficace	Une solution tout intégrée
Manutention	Chargement assisté par un chariot élévateur	Manutention intégrée par palan
Pour quel besoin ?	Optimiser l’investissement	Maximiser autonomie et flexibilité

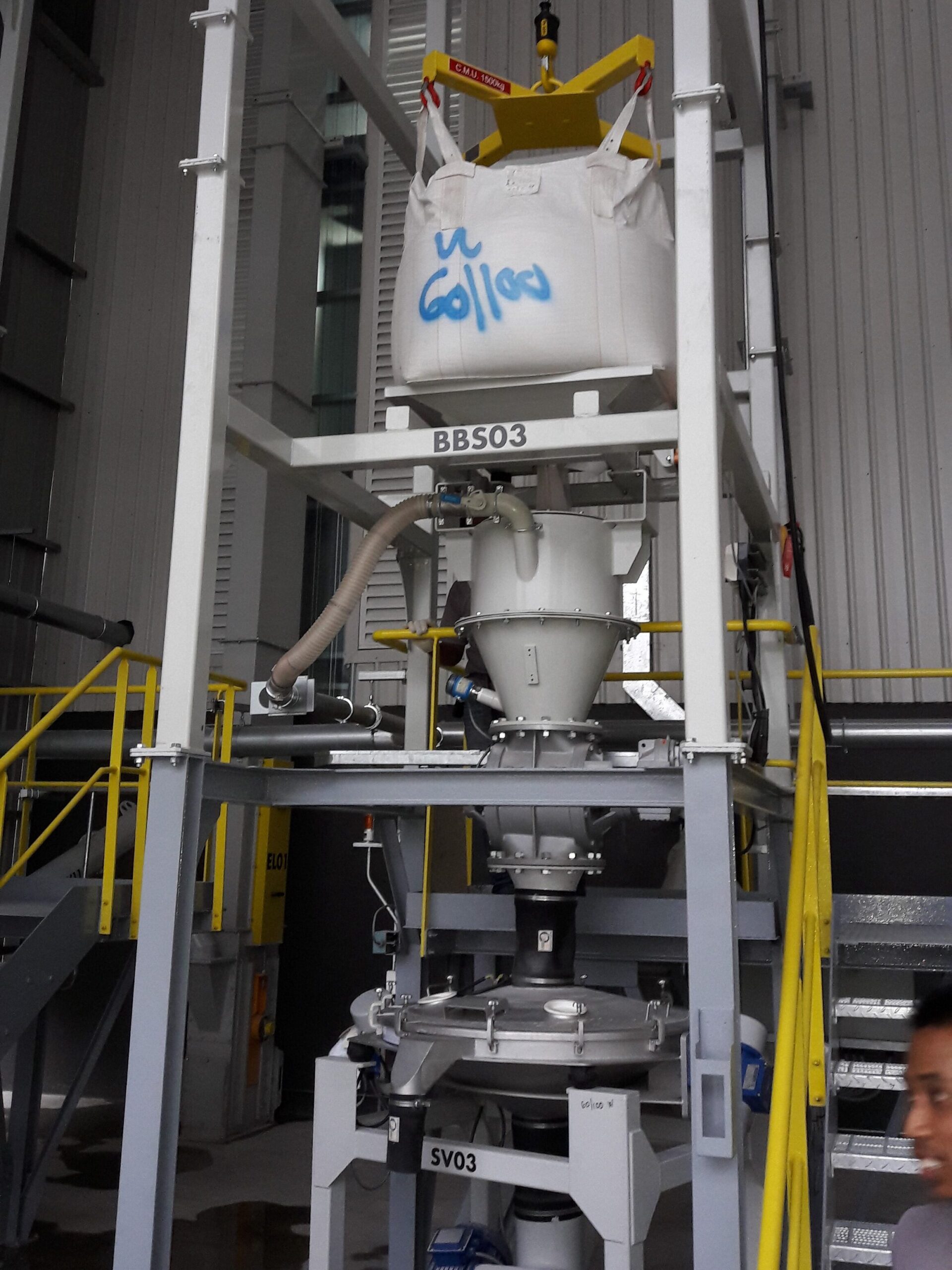

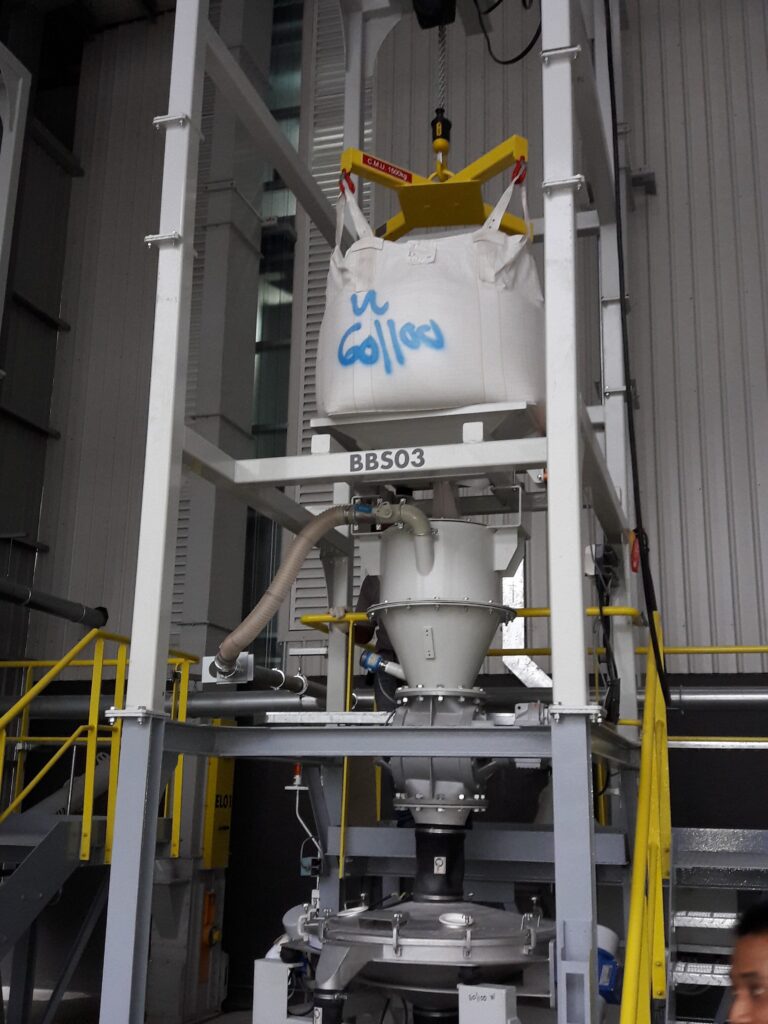

Déchargeur complet monorail et palan électrique palonnier et système de connexion étanche

Principe de fonctionnement & composants

L’ensemble repose sur une structure mécano-soudée avec support du big-bag et raccordement étanche au pot de vidange. Selon la configuration, il intègre une assistance au relevage du big-bag ou un système de manutention par palan.

Monorail + palan électrique — déplacement du big-bag (configuration DAP)
Palonnier équipé de crochets d'attache
Base de support du big-bag
Système de connexion étanche pour la vidange (pot de déchargement)

Options & fonctionnalités intégrables

Selon le produit et le process, différentes options peuvent compléter le déchargeur : aides à l’écoulement, contrôle du poids, détection de niveau bas ou système de dosage en sortie.

Aide à l'écoulement

Base massante, vibration : pour les produits difficiles à écouler

Contrôle de poids

Pesage pour maîtriser les quantités reprises

Pot de vidange à détection de niveau bas

Signale la fin de vidange

Système de dosage en sortie

Vanne à casque, écluse, convoyeur à vis, micro-doseur

Caractéristiques techniques

Capacité de levage	Jusqu'à 2 tonnes
Hauteur de big-bag	Jusqu'à 1,5 m en standard et plus sur demande
Option ATEX	Disponible
Étanchéité proposée	Renforcée (ATEX, CMR…)
Finitions proposées	Acier peint, Inox 304L ou 316L
Finition compatible	FDA & CE 1935

Conformité & domaines d'expertise

Nos déchargeurs sont conçus pour répondre aux exigences les plus strictes. Nos domaines d'expertise et de conformité couvrent l'ATEX, le CMR, les référentiels FDA et CE 1935, ainsi que la gestion des produits hygroscopiques, des nanoparticules et des produits thermosensibles.
